Задача создания системы эффективного теплоснабжения одна из наиболее актуальных проблем для владельцев частных домов. Одним из экономичных решений для отечественных потребителей считается монтаж твердотопливного котла, изображенного на фото.

Виды твердотопливных котлов

Они представляют собой приборы, сделанные из чугуна или стали, принцип работы которых основан на сгорании дров, угля, торфа, древесной стружки, пеллет. Последний вид современного твердого топлива отличается экологичностью. Потребуется расчет мощности твердотопливного котла, исходя из площади дома.

Эти агрегаты подразделяются на энергозависимые и энергонезависимые приборы. В первом случае котлы функционирует на пеллетах и оснащены устройством электрического поддува. Второй тип агрегатов предполагает, что они традиционно работают на дровах, угле или торфе.

Если прибор выделяет тепло за счет горения топлива, тогда можно сделать твердотопливный котел своими руками. Безусловно, агрегат, функционирующий на твердом топливе, можно приобрести в торговой сети, но самостоятельное изготовление обойдется намного дешевле. Если в точности следовать инструкции, котел получится не хуже заводского изделия.

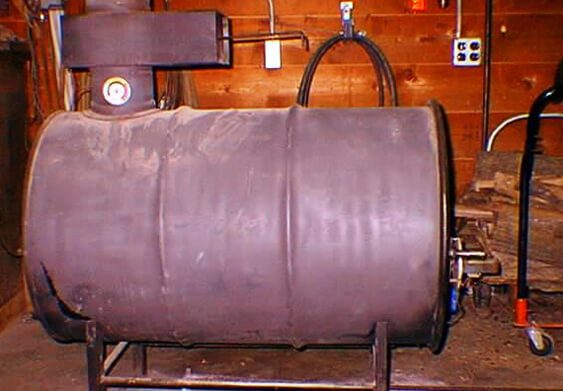

Для корпуса подойдет отслуживший срок газовый котел или старая металлическая бочка, в которой делают отверстия, через которые горячая вода будет двигаться по трубам отопительной конструкции и затем возвращаться назад в агрегат (прочитайте также: " ").

Самодельные твердотопливные котлы монтируют и в горизонтальном, и в вертикальном положении. Когда теплообменник планируют использовать в качестве плиты для приготовления пищи, котел следует ставить вертикально (прочитайте также: " "). На стену монтируют теплогенератор, то есть размещают его горизонтально, если предстоит отапливать небольшое по площади помещение и пользоваться им будут только для обогрева. Читайте также: " ".

Согласно принципу работы все отопительные котлы на твердом топливе бывают:

• традиционными;
• приборами длительного горения;
• устройствами, функционирующими на топливных гранулах.

Изготовление твердотопливных котлов своими руками

В данной статье будет рассмотрена сборка твердотопливного прибора вертикального расположения, с металлическим корпусом. Он будет установлен на кирпичном основании.

Параметры котла рассчитаны на дом, имеющий площадь 90 – 100 «квадратов». показал, что агрегат будет иметь 7 чугунных радиаторов и двухтрубную разводку.

Чтобы изготовить самодельный твердотопливный котел потребуются такие инструменты:

• болгарка;
• газовый резак;
• дрель электрическая плюс набор сверл;
• пассатижи и щипцы;
• строительный уровень, лучше лазерный;
• металлический угольник;
• рулетка;
• защитная маска для лица.

Для изготовления корпуса нужны:

• стальные жаропрочные листы толщиной 4 -5 миллиметров. Можно использовать материал большей толщины, но тогда котел будет нагреваться дольше, но при этом увеличится срок эксплуатации агрегата;
• огнеупорный кирпич (можно также использовать тугоплавкий);
• колосники;
• дверцы для топочного и зольного отверстий;
• очищенный песок.

Чтобы сделать внутреннюю часть теплогенератора (теплообменник) следует приобрести:

• трубы диаметром 50 миллиметров и длиной 80 сантиметров в количестве 8 штук и 4 штуки диаметром 40 миллиметров и длиной 30 сантиметров;
• трубы прямоугольного сечения диаметром 50 миллиметров длиной 30 сантиметров – 5 штук, длиной 50 сантиметров – 1 штука;
• обрезки труб для подачи теплоносителя в систему отопления и из нее обратно в количестве 2-х штук диаметром 50 миллиметров и длиной 10 – 15 сантиметров;
• небольшие куски металла для заделывания стыков размером 6 на 4 сантиметров.

Последовательность создания самодельного котла

Собирать твердотопливный котел своими руками необходимо в определенной последовательности:

Детальное видео изготовления твердотопливного котла своими руками:
